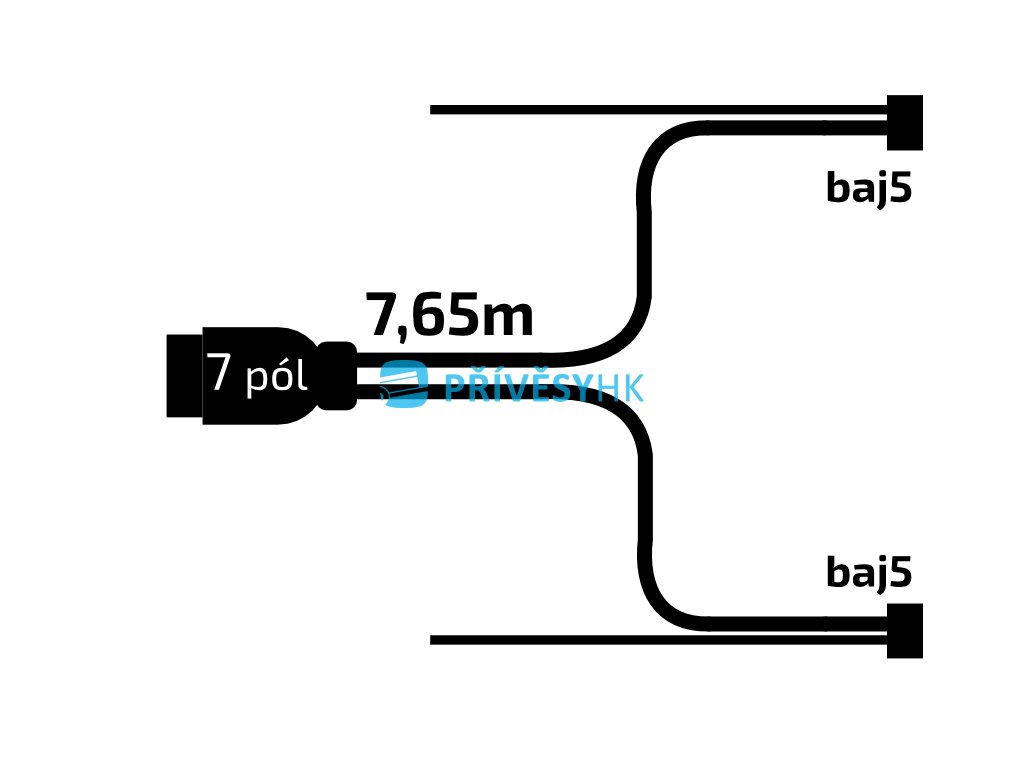

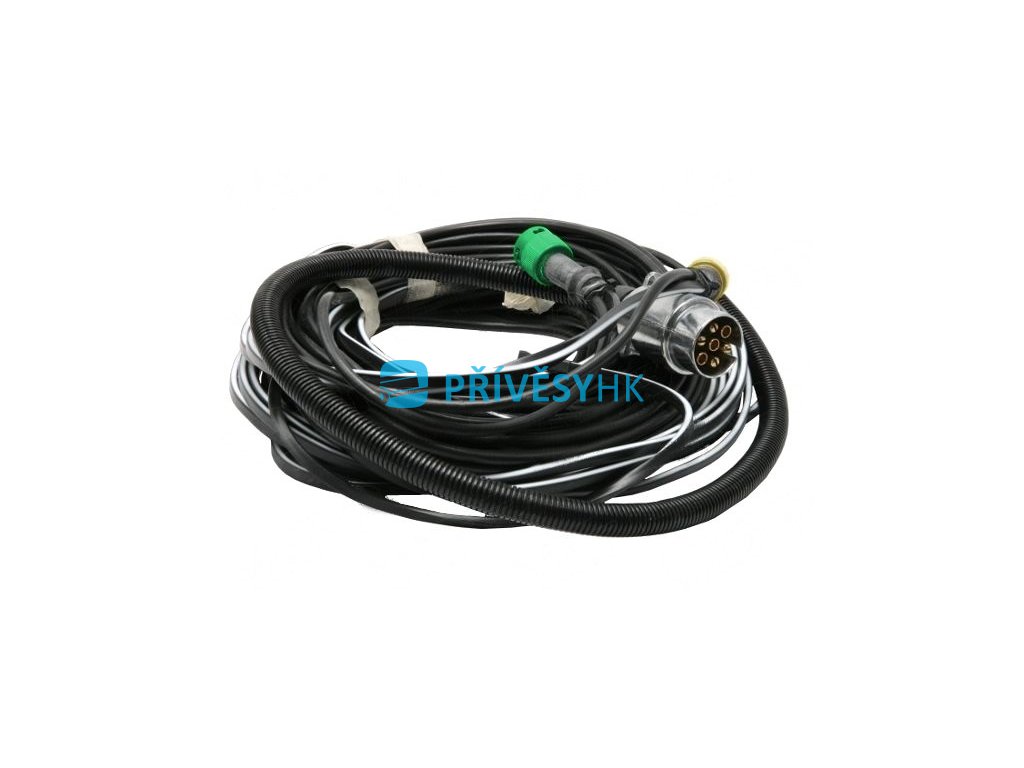

Kabeláž 7,65 m/7-pól. zástrčka, s předními vývody QS150, baj5, Jokon
Kód: 100005
Rychlost doručení
Zboží skladem od nás putuje velmi rychle přímo před vaše dveře domů, do výdejny nebo do zaměstnání
Osobní odběr
Pokud preferujete nákup v kamenné prodejně, rádi vás obsloužíme v našem showroomu v Hradci Králové
Zavolejte nám
Potřebujete poradit s výběrem nebo máte jiný dotaz? Zavolete nám na naši infolinku: 773 101 811
Související produkty
Detailní popis produktu
- Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.

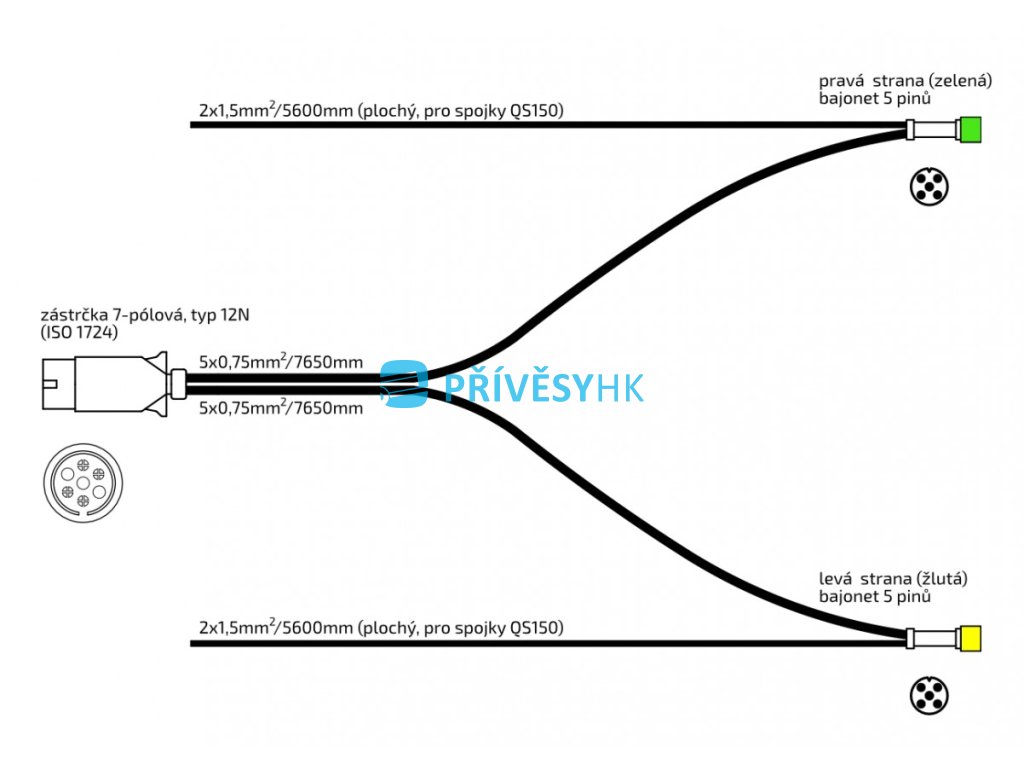

- Ze sedmipinové kovové zástrčky jsou vyvedeny dvě větve pětižilových kabelů 5x0,75 mm2 (levá a pravá) o délce 7650 mm.
- Obě větve jsou zakončeny 5-pinovými bajonety Jokon (žlutým na levé straně a zeleným na pravé) pro snadné a rychlé připojení kompatibilních svítilen, např. Jokon typ 830.
- Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x1,5 mm2 o délce 5600 mm, na nějž lze pomocí spojek SNAP-IN namontovat přední, boční, či doplňkové obrysové svítilny.
- Oproti třináctipinové verzi tato kabeláž nevede funkci couvacího světla.
- Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva žlutá
- Pravý zadní bajonet. konektor: pětipólový se zapojenými čtyřmi piny (blinkr, brzda, koncové, kostra), barva zelená

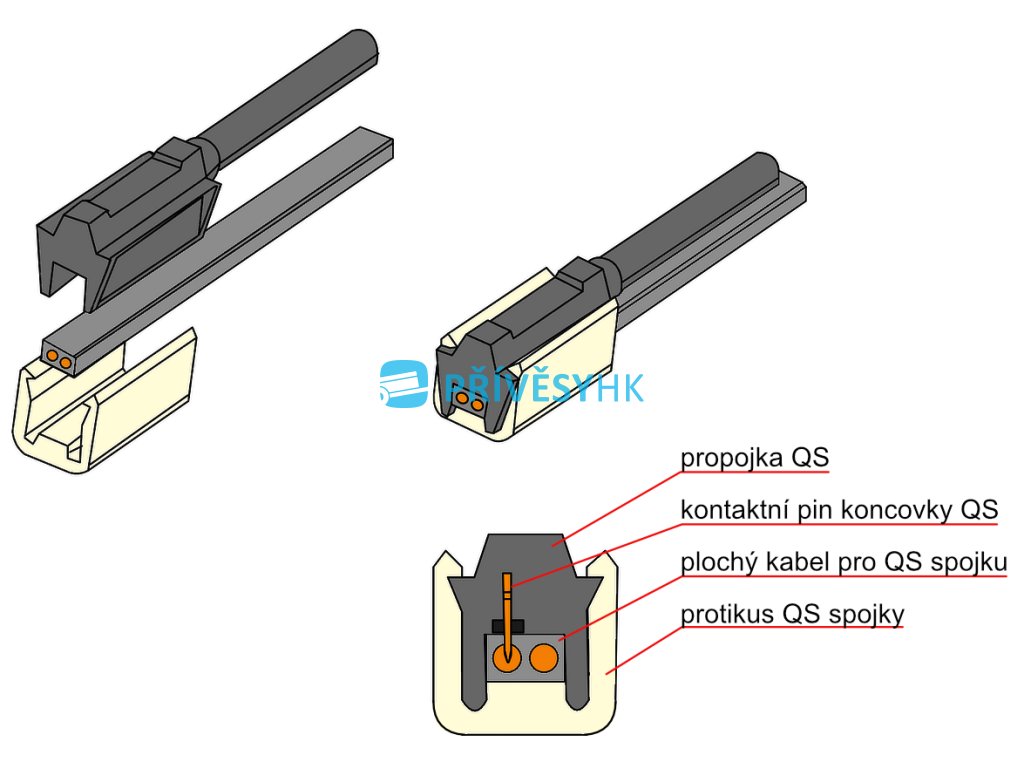

Schéma použití QS spojek:
Zapojení SNAP-IN koncovky:
pin označený "+": hnědý vodič (alternatině černý)
pin ozančený "-": modrý vodič (alternativně bílý)
Doplňkové parametry
| Kategorie: | Kabelové svazky |
|---|---|
| bajonety: | 2x 5-pólový bajonet |
| délka předních vývodů (m): | 5.6 |
| délka zástrčka -> bajonet (m): | 7.65 |
| přední vývody: | ano |
| typ předních vývodů: | plochý kabel 2x1,5mm2 (pro spojky QS150) |
| typ zástrčky: | 7-pólová (ISO 1724) |
| typ zástrčky: | 7-pólová (ISO 1724) |
| délka zástrčka -> bajonet: | 7650 mm |
| přední vývody: | ano |
| délka předních vývodů: | 5600 mm |
| typ předních vývodů: | plochý kabel 2x1,5mm2 (pro spojky QS150) |
| bajonety: | 2x 5-pólový bajonet |
