Tažná spojka AL-KO AK 161, 1600 kg, 50 mm, H12V12 + SoftDock
Kód: 100143
Související produkty
Detailní popis produktu
Tažná kulová spojka (přípojný kloub) AL-KO AK 161 nahrazuje starší typ AK 160. Je určená pro montáž na nájezdové brzdy do 1600 kg s průměrem tažné trubky 50 mm a vrtáním pro horizontálně umístěné upevňovací šrouby. Spojka se běžně upevňuje dvěma horizontálně umístěnými šrouby (nejsou součástí dodávky, na přání dodáváme samostatně). V zadní části tažné spojky je také otvor pro vertikálně umístěný šroub, který umožňuje použít tažnou spojku i na nájezdových brzdách s upevňovacími šrouby umístěnými "do kříže".
Maximální povolené svislé zatížení spojky je 120 kg a je určená pro přívěsy vybavené nájezdovou brzdou do nejvyšší povolené/technicky přípustné hmotnosti přívěsu 1600 kg.
Tažná spojka je vybavena indikátorem správného připojení. U odpojeného nebo špatně připojeného kloubu je zelený plastový indikátor zapadlý do kovového lůžka na hlavě tažné spojky a není vidět. Zároveň je jasně viditelný červený proužek na zadní straně rukojeti. Při správném připojení se vysune indikátor z kovového lůžka nahoru a zůstane ve vysunuté poloze tak, že je zřetelně viditelný. Při tom se páka sklopí do zavřené polohy a červený proužek na její zadní straně se skryje.
Na pravé boční straně spojky najdete indikátor míry opotřebení. Po připojení tažné spojky lze rychle posoudit míru opotřebení kloubového spojení a s tím spojená rizika. Indikátor míry opotřebení je rozdělen na dvě části - jedna je označena znaménkem "+" a jedna "-". Po připojení neopotřebené tažné spojky na neopotřebený kulový závěs se jezdec indikátoru nachází v poli se znaménkem "+". Postupným opotřebováváním dosedacích ploch kloubu dochází k postupnému přesouvání ukazatele indikátoru. Pokud je po připojení kloubu na tažnou kouli ukazatel indikátoru v poli se znaménkem "-", je nutné vyměnit tažnou spojku za novou. Pozor! Pokud máte na vozidle nadměrně opotřebenou tažnou kouli, nebude se ukazatel nacházezt v poli "+" ani po připojení nové tažné spojky a existuje reálné riziko rozpojení spoje během jízdy!

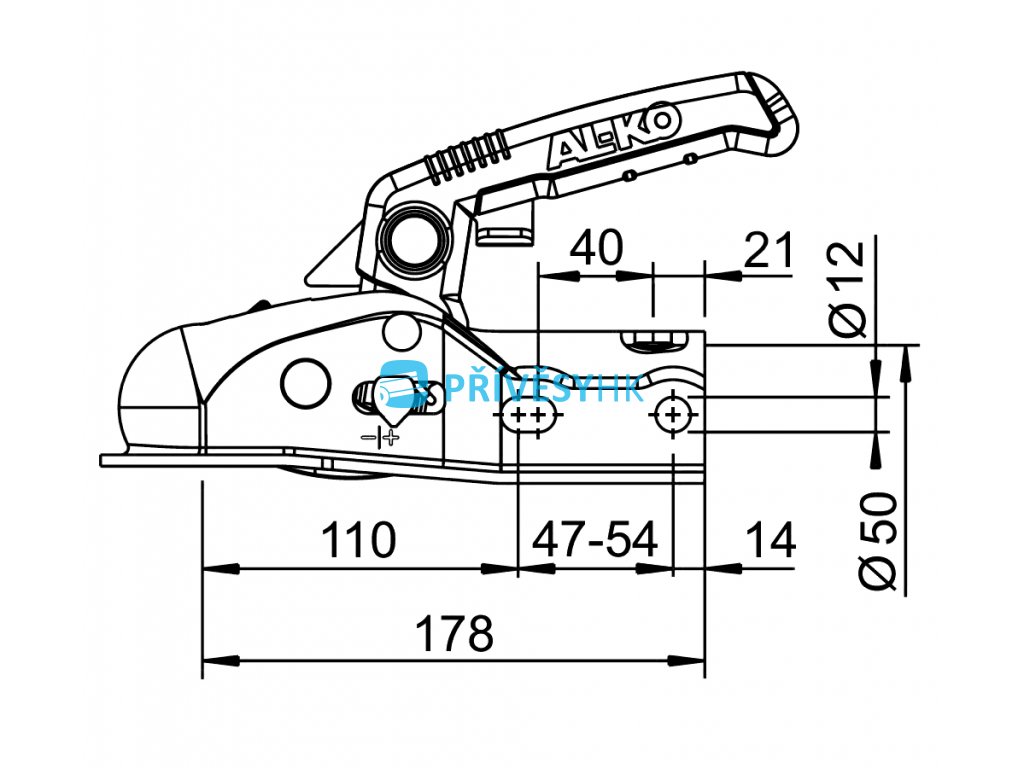

Oproti staršímu typu AK 160 je tato tažná spojka rovněž vybavena rukojetí z měkčeného plastu a protiskluzovou ochranou. Na rukojeti se nově také nachází stiskací pojistka zabraňující samovolnému nebo nechtěnému otevření tažné spojky. Rozteč bočních montážních otvorů je 47-54 mm. Rozteč otvorů pro montáž 1x vertikálním a 1x horizontálním šroubem je 40 mm.
Dodáváno s gumovou krytkou Soft Dock pro ochranu tažného vozidla před poškrábáním při drobných kolizích během manipulace s přívěsem.
Tažná spojka AK 161+Soft Dock
- Max. zatížení 1600 kg
- Svislé zatížení 120 kg
- Montáž pomocí šroubů horizontálně nebo křížem
- Materiál ocel
- ECE: E1 55R-01 2671
- Utahovací moment šroubů 75 Nm
- Hmotnost tažné spojky 1,6 kg
Doplňkové parametry
| Kategorie: | Pro brzděné přívěsy |
|---|---|
| hodnota D/Dc: | 14.95 |
| materiál: | plech |
| maximální hmotnost přívěsu (kg): | 1600 |
| maximální povolené svislé zatížení (kg): | 120 |
| montáž na trubku průměru: | 50 mm |
| otvory pro uchycení: | do kříže (1x horizontálně + 1x vertikálně), 2x horizontálně |
| pro kouli o průměru (mm): | 50 |
| pro profil: | trubka |
| pro přívěsy: | brzděné |
| utahovací moment: | 75 Nm |
| velikost horizontálních šroubů: | M12 |
| velikost vertikálních šroubů: | M12 |
| zámek součástí dodávky: | ne |
| maximální hmotnost přívěsu: | 1600 kg |
| minimální hmotnost přívěsu: | kg |
| maximální povolené svislé zatížení: | 120 kg |
| hodnota D/Dc: | 14,95 kN |
| pro kouli o průměru: | 50 mm |
| materiál: | plech |
| otvory pro uchycení horizontálně: | ano |
| otvory pro uchycení vertikálně: | ne |
| otvory pro uchycení do kříže: | ano |
| otvory pro šrouby: | M12 |
| utahovací moment: | 75 Nm |
| homologace: | E1 55R-01 2671 |
| zámek součástí dodávky: | ne |
| montáž na trubku průměru: | 50 mm |
| montáž na jekl šíře: | mm |
| pro přívěsy: | brzděné |
